重力式挡土墙验算(路肩墙)
输入参数
- 项目名称：
-

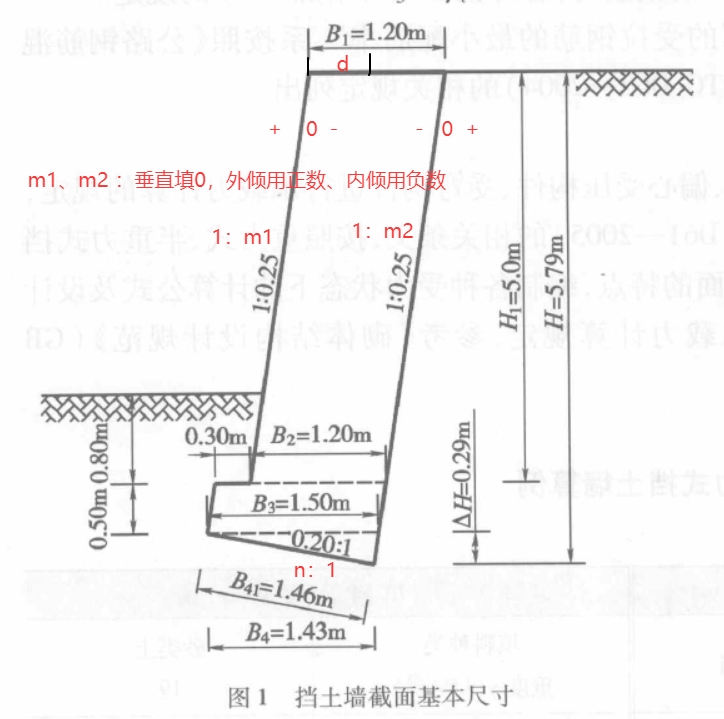

- 墙身高 H1 m， 顶宽 B1 m， 材料重度 γt kN/m3。
- 墙面坡度 1：m1 、 墙背坡度 1：m2 （垂直填0，正数外倾、负数内倾）
- 基础：（顶面水平，高度指墙面一侧值）
顶面埋深 cm、 基底倾斜度 n ：1（即 n：1，水平填0） -
基础层 高度 hi
(cm)墙趾台阶
(cm)侧面坡度
1：mj1墙踵台阶
(cm)侧面坡度
1：mj2重度
(kN/m3)1 - （基础层数据从上往下顺序填写，侧面坡度填写方法同墙身）
-
- 墙背填料： 重度 γ kN/m3、 内摩擦角φ 度、 与墙背摩擦角δ 度；
- ，黏聚力c kN/m， 承载力：fa kpa， 宽度、深度修正系数：k1 、 k2
- 地基土天然重度：基底下持力层γ1 kN/m3、 基底以上γ2 kN/m3；
- 摩擦系数μ： 基底与地基土 、 地基土 、 砌体间
- 车辆引起的附加土压力 不计 按规范 输入换算等效土层厚度h0 m； 土路肩宽 d m
- 墙顶护栏竖向荷载qL kN/m2、 作用宽bq m； 水平荷载qX kN/m， 作用高qH m
- 砌体强度设计值： 抗压 fcd Mpa， 轴心抗拉 ftd Mpa， 弯曲抗拉 ftmd Mpa， 抗剪 fvd Mpa；
- 砌体材料类别 =>长细比修正系数γβ
- 砌体砂浆强度 =>与材料相关系数αs （表H.0.3-4）
- 公路等级 =>结构重要性系数γ0 （墙身高度变更后须重新核实）
- 计算墙前土压力： 假想地面厚度d m， 土体重度 γ kN/m3、 内摩擦角φ 度
- 砌体材料 =>抗力分项系数 γf：受压 受弯、拉、剪
- 同步展示过程计算式
计算结果
- 验算提示：？
- 一、挡土墙自重及重心计算
- 二、墙踵点截面处土压力计算
- 三、地基承载力特征值修正
- 四、基底合力偏心距验算
- 五、地基承载验算
- 六、滑动稳定性验算
- 七、绕前趾点倾覆稳定验算
- 八、挡墙截面验算
依据、公式、方法及参数 横梁连接验算 （X）
《公路路基设计规范》JTG D30-2015、《公路桥涵地基与基础设计规范》JTG 3363-2019
表H.0.1-3 常用荷载组合
| 组合 | 作用名称 |
| I | 结构重力、墙顶永久荷载、填土重力及填土侧压力、其他永久荷载 |
| II | 组合I与基本可变荷载（人群荷载3kN/m2，车辆和人群荷载引起的土侧压力）相组合 |
| III | 组合II与其他可变荷载、偶然荷载组合 |
表H.0.3-2荷载效应组合系数 ψZL
| 荷载组合 | I、II | III | 施工荷载 |
| ψZL | 1.0 | 0.8 | 0.7 |
表H.0.2-1基底与基底土的摩擦系数 μ
| 地基土的分类 | 软塑黏土 | 硬塑黏土 | 黏砂土、半干硬的黏土 | 砂类土 | 碎石类土 | 软质岩石 | 硬质岩石 |
| 摩擦系数 μ | 0.25 | 0.3 | 0.3-0.4 | 0.4 | 0.5 | 0.4-0.6 | 0.6-0.7 |
最近修改：2025.6 完善计算过程展示，增加计算参数文件处理。
