金属梁柱式护栏验算
注：程序包含护栏立柱、横梁、地脚螺栓及法兰承载力和桥面板悬臂验算两部分。
-
- 项目名称：
- 基础参数（护栏允许变形0.3-0.6m）：
- 防护等级 碰撞荷载标准值Ft kN， 荷载分布长度Lt m， 横梁最小加权平均高度 cm
- 混凝土标号 抗压强度标准值fck= Mpa， 抗压强度设计值fcd= Mpa （《桥规》JTG 3362-2018）
- 钢筋种类 屈服强度标准值fyk= Mpa， 抗拉强度设计值fyd= Mpa （《桥规》JTG 3362-2018）
- 试验车辆总质量 kg， 车辆总长 mm， 总宽 mm， 配载重心距地面高 mm
参数输入
- 横梁：屈服强度 fy Mpa
-
注：横梁数据从上拄下顺序输入，截面宽度指迎撞尺寸（截面高度指抗弯曲方向尺寸），高度栏填0视作外径为宽度栏数值的圆管分析。横梁 截面宽度(mm) 截面高度(mm) 壁厚(mm) 梁中心高度(mm) 横梁净距(mm) 塑性截面模量(mm3) 弯曲承载力矩(N•mm) 备注 1 最高横梁 2 3 4 - 计算护栏总抗力时忽略最底层横梁 （参考设计细则JTG∕T D81-2017 D.3.2条文说明选用）
- 立柱：
屈服强度 fy Mpa，间距L
mm
圆管 外径D mm、壁厚t mm；
方管 截面宽b mm(迎撞侧尺寸)、高h mm、壁厚t mm；

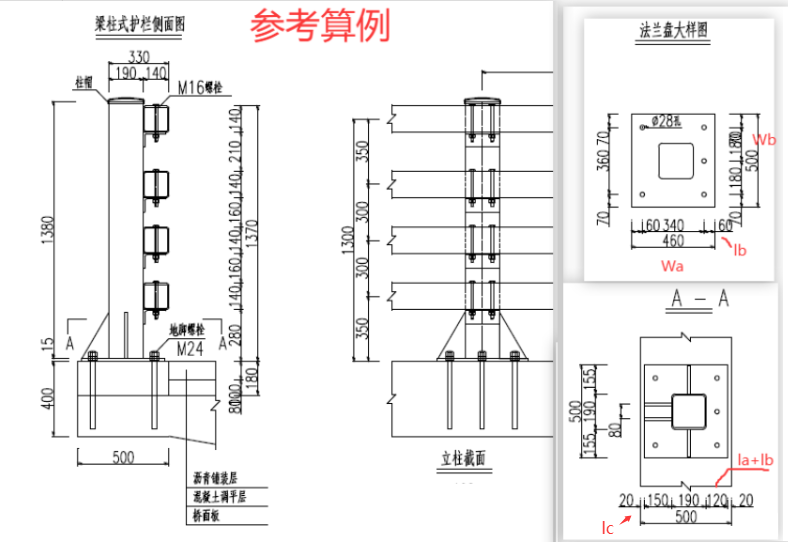

H钢 截面宽B mm(迎撞侧尺寸)、高H mm，腹板厚度t1 mm、翼缘厚度t2 mm - 法兰： fy Mpa， 长Wa mm、 宽Wb mm(迎撞侧)、 厚 mm ， 至桥面板边缘lc mm
- 螺栓： fy Mpa， 直径 mm， 迎撞侧数量 、 螺孔位置lb mm， 立柱位置lz mm
-
- 护栏基础底宽 mm， 构造共重kN/m、 作用位置(至底脚内边缘) mm
- 悬臂板厚度 mm， 悬臂长度 mm， 钢筋直径 mm、 间距 mm、 保护层厚度 mm
- 同步展示计算过程 （注：数据修改后须重新计算）
验算结果（注：带括号标注符号数据供为组合式护栏叠加计算需要用到的输入参数）
- ？
- 护栏
- 1、构造符合性：
- 2、破坏模式中未包含端部立柱时：
- 3、破坏模式中包含端部立柱时：
- 4、竖向力检查 ：
- 5、地脚螺栓：
- 6、底板法兰：
- 桥面悬臂板（如不涉及，可忽略本节内容）
- 1、桥面板验算状态 I ：
- 1-1截面：
- 2-2截面：
- 2、桥面板验算状态II（竖向碰撞力） ：
- 2-2截面：
- 3、冲击剪力抗力计算 ：
详细计算过程
- 1 构件截面模量和弯曲承载力矩计算
- 2 构造符合性检查
- 3 承载能力验算
- 4 桥面板悬臂设计
依据、公式、方法及参数
（X）
《公路交通安全设施设计细则》JTG∕T D81-2017（附录D 桥梁护栏试件设计方法）
《钢结构设计标准》GB 50017-2017 表4.4.1 钢材的设计用强度指标(Mpa)
《钢结构设计标准》GB 50017-2017 表4.4.1 钢材的设计用强度指标(Mpa)
