钢筋混凝土护栏验算
-
- 项目名称：
- 护栏参数（Z=0 m）：
- 防护等级 碰撞荷载标准值Ft= kN， 荷载分布长度Lt= m ， 护栏最小高度 cm
- 混凝土标号 抗压强度标准值fck= Mpa， 抗压强度设计值fcd= Mpa
- 钢筋种类 屈服强度标准值fyk= Mpa， 抗拉强度设计值fyd= Mpa
- 混凝土保护层厚度 mm， 竖向钢筋直径 Dmm、 设置间距 mm （用于分析计算截面的尺寸）
- 试验车辆总质量 吨， 车辆总长 mm， 总宽 mm （该参数供查询，不参与程序计算）
护栏承载力验算 （X）
- 1.0 护栏顶部横梁附加弯曲承载力矩 Mb
- 顶部横梁附加弯曲承载力 Mb= N•mm
- 1.1 护栏关于桥梁纵轴的弯曲承载力矩 Mc
- 注：按从上往下输入截面参数，相对位置指相对于顶部截面1为基准0的距离，钢筋数据可按等强度代换原则填写。
-
截面 厚（高）度(mm) 相对位置(mm) N1筋直径(mm) 计算根数 受压区高度X(mm) 截面有效高度h0(mm) 弯曲承载力矩Mc(N•mm/mm) 截面Mc平均值(N•mm/mm) 1 2 3 - 过程参数（用于组合护栏计算输入）： ？
- 1.2 护栏关于其竖向轴的弯曲承载力矩 Mw
-
截面 厚（高）度(mm) 相对位置(mm) N2筋直径(mm) 计算根数 受压区高度X(mm) 截面有效高度h0(mm) 弯曲承载力Mw(N•mm) 横向总承载能力Rw（kN） 标准段 端部或伸缩缝处 1 2 3 4 注：程序根据录入的截面位置组合分析破坏模式及对应的承载能力Rw - 同步展示计算过程 注：参数修改后须重新计算
- 验算结果：护栏横向总承载能力Rw： 标准段 ?， 端部 ?
- 过程参数值： ？
桥面板悬臂验算 （X）
- 护栏承载力计算结果：
- 护栏纵向承载力矩Mc kN·m/m， 屈服线发生的临界长度 Lc m， 横向荷载的抗力标准值 Rw kN
- 悬臂验算（本栏输入框支持计算式参数）
- 护栏高H mm， 底脚宽 mm， 构造重（含附着物） kN/m、 作用距 mm
- 悬臂板厚 mm、 悬臂长 mm， 钢筋直径 Dmm、 间距 mm， 保护层厚度 mm。
- 竖向碰撞荷载 Fv kN， 分布长度 Lv m
- 混凝土抗压强度标准值fck= Mpa， 钢筋屈服强度标准值fyk= Mpa。
- 同步展示计算过程 注：参数修改后须重新计算
- 验算状态 I ：
- 1-1截面： ?
- 2-2截面： ?
- 验算状态 II ：
- 2-2截面： ?
详细计算过程
- （完善中）
- 1 护栏关于桥梁纵轴的弯曲承载力矩Mc
- 2 护栏关于其竖向轴的弯曲承载力矩Mw
- 3 护栏总的横向承载能力Rw
- 4 桥面板悬臂验算
依据、公式、方法及参数 （X）

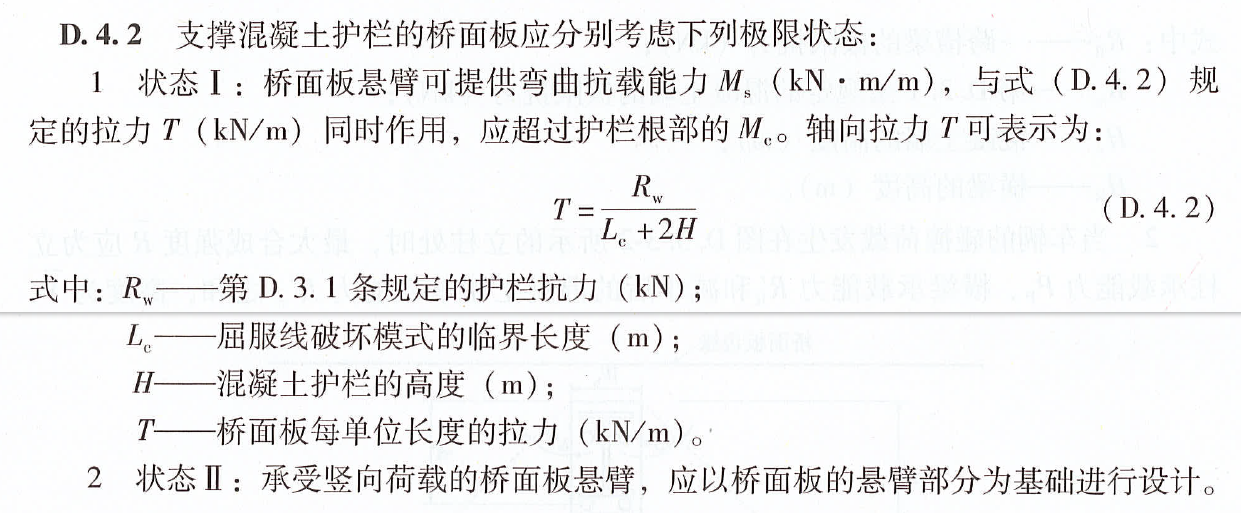

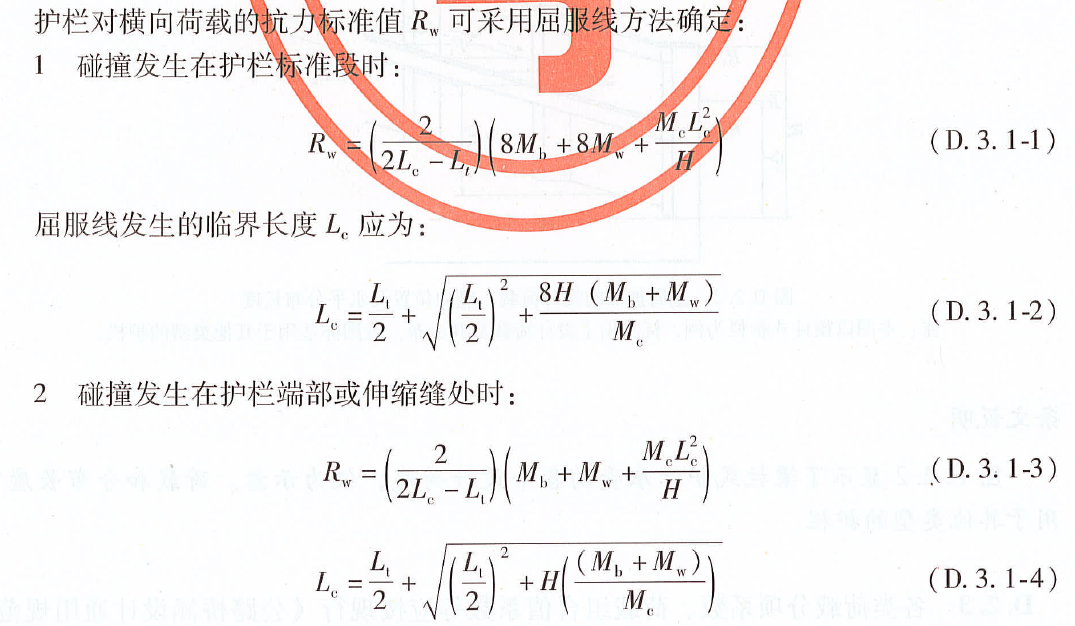

《公路交通安全设施设计细则》JTG∕T D81-2017（ 6.2.8 混凝土护栏的混凝土强度等级、配筋量和基础设置应通过设计计算确定）

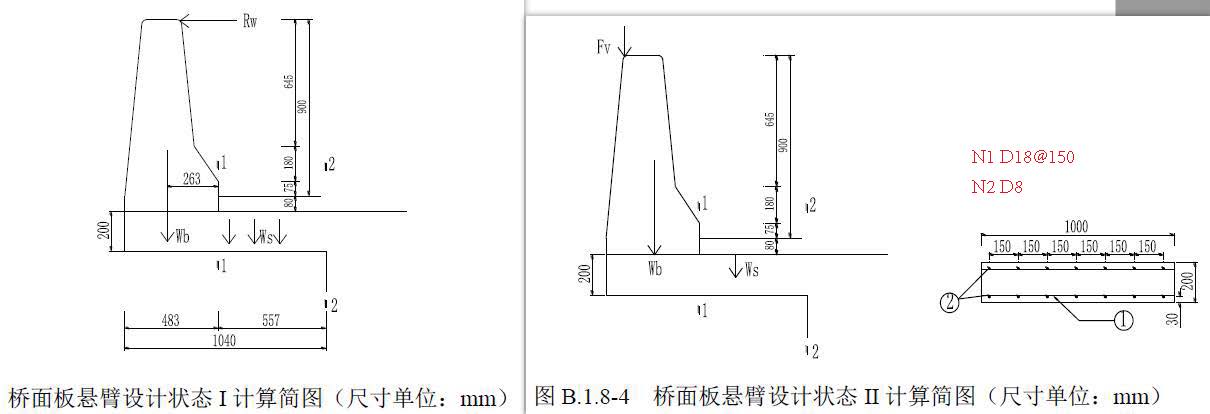

附：默认案例简图

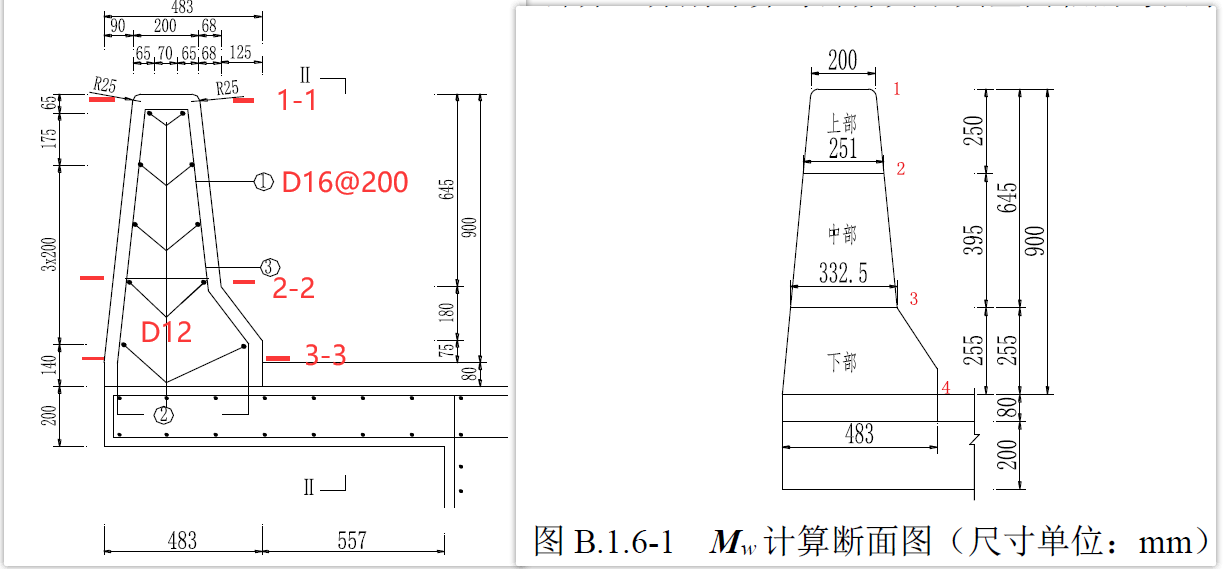

附：默认案例简图
